Dalam konstruksi beton struktural, mengikat baja tulangan dengan benar adalah salah satu langkah paling penting yang menentukan apakah suatu struktur akan berfungsi dengan aman selama beberapa dekade . Baik Anda mengerjakan panel pracetak, pelat cor di tempat, atau rakitan balok kompleks, cara pengikatan tulangan secara langsung memengaruhi perpindahan beban, konsistensi lapisan beton, dan daya tahan jangka panjang. Jawaban singkatnya: gunakan kawat pengikat ukuran yang tepat, terapkan pola pengikat yang benar untuk jenis sambungan, pertahankan penutup beton minimal 1,5 inci, dan selalu pasangkan pekerjaan pengikatan Anda dengan kualitas. Aksesoris Beton Pracetak yang dirancang untuk aplikasi spesifik.
Panduan ini membahas secara mendalam setiap aspek pengikatan baja tulangan — mulai dari pengukur kawat dan alat pengikat hingga bagaimana aksesori seperti kursi bar, spacer, dan skrup mekanis berinteraksi dengan rakitan tulangan Anda. Jika Anda menentukan, membuat, atau memeriksa beton bertulang, inilah informasi yang Anda perlukan.
Mengapa Mengikat Baja Tulangan dengan Benar Lebih Penting Daripada Yang Dipikirkan Kebanyakan Orang
Pengikat tulangan tidak bersifat struktural dalam artian teknik — tidak memikul beban. Namun mereka menahan sangkar selama penempatan beton, mencegah jeruji bergeser karena getaran vibrator beton atau berat dan aliran beton segar. Bilah yang tidak sejajar bahkan setengah inci dapat mengurangi kedalaman efektif bagian balok sebesar 5–10% , yang berarti mengurangi kapasitas lentur tanpa ada tanda-tanda masalah yang terlihat.
Konsekuensinya semakin parah dalam pembuatan beton pracetak, di mana toleransi dimensi yang ketat adalah standarnya. Panel pracetak, balok penopang jembatan, dan kolom struktural dirancang dengan posisi tulangan diukur hingga sepersekian inci. Ikatan yang longgar sehingga memungkinkan tulangan berpindah sebelum pengecoran beton dapat menyebabkan komponen di luar toleransi sehingga gagal dalam pemeriksaan kualitas — atau lebih buruk lagi, lulus pemeriksaan dan kinerjanya buruk dalam pelayanan.
Di luar kendali dimensi, sangkar yang diikat dengan benar mendukung penempatan yang konsisten Aksesoris Beton Pracetak seperti sisipan pengangkat, pelat jangkar, pelat tertanam, dan selongsong. Aksesori ini mengandalkan sangkar tulangan yang kaku agar tetap pada posisinya. Sangkar yang diikat dengan buruk berarti posisi sisipan yang buruk, dan itu berarti masalah di lapangan: sambungan yang tidak sejajar, peringkat beban yang tidak memadai, dan perbaikan yang mahal.
Kawat Pengikat: Jenis, Pengukur, dan Kapan Menggunakan Masing-masing
Bahan yang paling umum untuk mengikat baja tulangan adalah kawat hitam anil, juga disebut kawat hitam lunak. Kelembutannya setelah anil memungkinkannya dipelintir dengan erat tanpa putus, dan cukup tahan terhadap korosi di lingkungan kering. Kisaran ukuran standar untuk pengikatan rebar adalah 16 hingga 18 AWG (Pengukur Kawat Amerika) , dengan 16,5 AWG menjadi yang paling banyak digunakan dalam konstruksi komersial.
Jenis Kawat berdasarkan Aplikasi
| Jenis Kawat | Pengukur | Aplikasi Terbaik | Catatan |
| Kawat Hitam Anil | 16–18 AWG | Pekerjaan pelat umum, dinding, kolom | Paling ekonomis, tersedia secara luas |
| Kawat Galvanis | 16 AWG | Zona laut, pesisir, dan kelembaban tinggi | Biaya lebih tinggi, ketahanan korosi lebih baik |
| Kawat Baja Tahan Karat | 16–18 AWG | Kandang tulangan berlapis epoksi atau tahan karat | Mencegah korosi galvanik antara logam yang berbeda |
| Kawat Ikat (Kumparan) yang sudah dipotong sebelumnya | 16,5 AWG | Alat pengikat otomatis, pekerjaan bervolume tinggi | Bekerja dengan alat pengikat bertenaga baterai |
Tabel 1: Jenis kawat pengikat yang umum dan aplikasi yang direkomendasikan dalam pekerjaan baja tulangan
Salah satu tip praktis dari lapangan: hindari penggunaan kawat yang terlalu berat untuk kombinasi batang. Mengikat batang #4 dengan kawat 14 AWG menghasilkan ekor memutar yang menonjol ke zona penutup. Twist tail harus selalu ditekuk ke dalam — ke arah badan sangkar — agar tidak berpindah ke permukaan beton dan menyebabkan noda karat atau pengelupasan.
Pola Dasi Standar dan Tempat Penerapannya
Ada enam pola ikatan yang umum dikenal dalam praktik baja tulangan, masing-masing disesuaikan dengan geometri sambungan atau persyaratan struktural tertentu. Mengetahui mana yang harus diterapkan akan mengurangi limbah kawat, mempercepat produksi, dan memastikan pengikat benar-benar tahan terhadap gaya penempatan beton.
Dasi Jepret
Pengikat jepret (juga disebut pengikat sederhana) adalah yang tercepat untuk dilakukan dan cocok untuk perpotongan batang pada pelat datar dan dinding dengan batang bersilangan pada sudut 90 derajat dan sambungan tidak akan terkena getaran berat. Lingkarkan kawat di sekeliling kedua batang, silangkan ujungnya, dan putar dengan alat pengait hingga pas. Seorang pekerja besi berpengalaman membutuhkan waktu kurang dari 3 detik untuk setiap seri. Namun, pengikat jepret tidak sesuai untuk persimpangan di dekat sambungan konstruksi atau di lokasi di mana palang harus dipegang dengan tepat — pengikat ini memungkinkan terjadinya sedikit rotasi akibat gaya.
Dasi Pelana
Untuk persimpangan yang perlu menahan lebih banyak pergerakan — khususnya lingkaran sangkar kolom yang diikat ke palang vertikal — pengikat sadel membungkus kawat di bawah palang penyeberangan dan di atas palang atas di kedua sisi sebelum dipelintir. Hal ini menciptakan kontak empat titik yang menahan rotasi batang jauh lebih baik daripada snap tie. Sebagian besar spesifikasi sangkar kolom memerlukan pengikat pelana di setiap persimpangan minimum ketiga, dengan pengikat jepret diizinkan di tempat lain.
Dasi Gambar Delapan
Digunakan terutama jika palang bersilangan dengan sudut selain 90 derajat, atau jika diperlukan sambungan yang sangat aman. Kawat melewati kedua batang dengan pola angka delapan sebelum dipelintir. Pengikat ini juga lebih disukai untuk tulangan geser diagonal pada balok dan untuk pengikat pada sudut sangkar kolom. Dibutuhkan lebih banyak kawat dan waktu tetapi menghasilkan sambungan yang terasa lebih kaku.
Dasi Bungkus dan Pelana
Rakitan sangkar yang berat - seperti yang terdapat pada penutup tiang jembatan atau balok pracetak yang besar - sering kali menggunakan ikatan bungkus dan pelana. Kawat membungkus seluruh batang bawah sebelum ditarik melewati batang atas dan dipelintir. Ini adalah pola pengikat manual yang paling aman dan diwajibkan oleh beberapa spesifikasi DOT untuk perkuatan primer pada komponen jembatan.
Dasi Jepret with Kick (Double-Loop)
Variasi pada snap tie yang kawatnya digandakan sebelum dibungkus. Biasa terjadi pada pondasi matras yang batangnya besar (#8 ke atas) dan satu helai kawat tidak akan memberikan gaya penjepitan yang cukup. Menggandakan kawat secara efektif menggandakan kekuatan penahan pada sambungan.
Alat Pengikat: Dari Pengait Manual hingga Mesin Bertenaga Baterai
Alat pengikat yang tepat menghemat waktu kerja secara signifikan. Pada penuangan lempengan komersial yang besar, kru yang menggunakan alat pengikat otomatis bertenaga baterai dapat mencapainya 2–3 kali kecepatan pengikatan kru yang menggunakan kait manual, dengan kekencangan putaran yang lebih konsisten dan lebih sedikit kelelahan tangan.
Kait Dasi Manual
Kait manual standar adalah alat batang bengkok sederhana, biasanya panjangnya 8–10 inci. Ada juga pengait kecepatan dengan laras berputar yang memungkinkan kawat dipelintir dengan memutar pegangannya, bukan dengan menjentikkan pergelangan tangan — hal ini mengurangi kelelahan tangan secara signifikan pada pekerjaan besar. Kait manual tidak memerlukan sumber listrik dan dapat digunakan dalam kondisi apa pun, menjadikannya alat cadangan di ruang sempit atau tidak nyaman yang tidak dapat ditampung oleh alat otomatis.
Alat Pengikat Otomatis Bertenaga Baterai
Perkakas dari produsen seperti MAX, Makita, dan DEWALT menggunakan kumparan kawat yang sudah diisi sebelumnya untuk membungkus dan memelintir dasi dalam waktu kurang dari satu detik. Operator memposisikan alat di persimpangan palang dan menarik pelatuknya — sisanya otomatis. Seorang operator dengan perkakas otomatis dapat menyelesaikan 200–300 ikatan per jam dibandingkan dengan 60–100 per jam dengan pengait manual. Peralatan ini benar-benar merupakan pengganda produktivitas pada penuangan pelat besar, fabrikasi sangkar pracetak, dan pondasi matras.
Gulungan kawat untuk perkakas ini biasanya dijual dalam bentuk gulungan berukuran 50 meter atau 120 meter yang disesuaikan dengan model perkakas tertentu. Selalu verifikasi kompatibilitas kumparan dengan merek alat — kumparan yang tidak cocok menyebabkan kabel macet dan terbuang.
Alat Pengikat Pneumatik
Kurang umum dalam konstruksi Amerika Utara tetapi banyak digunakan di Jepang dan sebagian Eropa, alat pengikat pneumatik lebih cepat dibandingkan alat pengikat bertenaga baterai dan tidak memerlukan pengisian daya. Mereka bekerja dengan baik di pabrik pracetak yang kompresornya sudah ada di lokasi. Pengorbanannya adalah selang udara, yang membatasi mobilitas dibandingkan dengan peralatan listrik tanpa kabel.
Aksesoris Beton Pracetak That Work With Your Rebar Cage
Dalam pembuatan beton pracetak, sangkar rebar bukan sekadar tulangan struktural — namun juga merupakan platform yang menampung puluhan tulangan Aksesoris Beton Pracetak dipasang sebelum pengecoran. Aksesori ini mencakup sisipan pengangkat, pengikat bentuk, pelat jangkar, penyangga saluran listrik, penghalang, selongsong, dan perangkat keras sambungan tertanam. Cara Anda mengikat sangkar rebar secara langsung memengaruhi seberapa akurat penempatan aksesori ini.

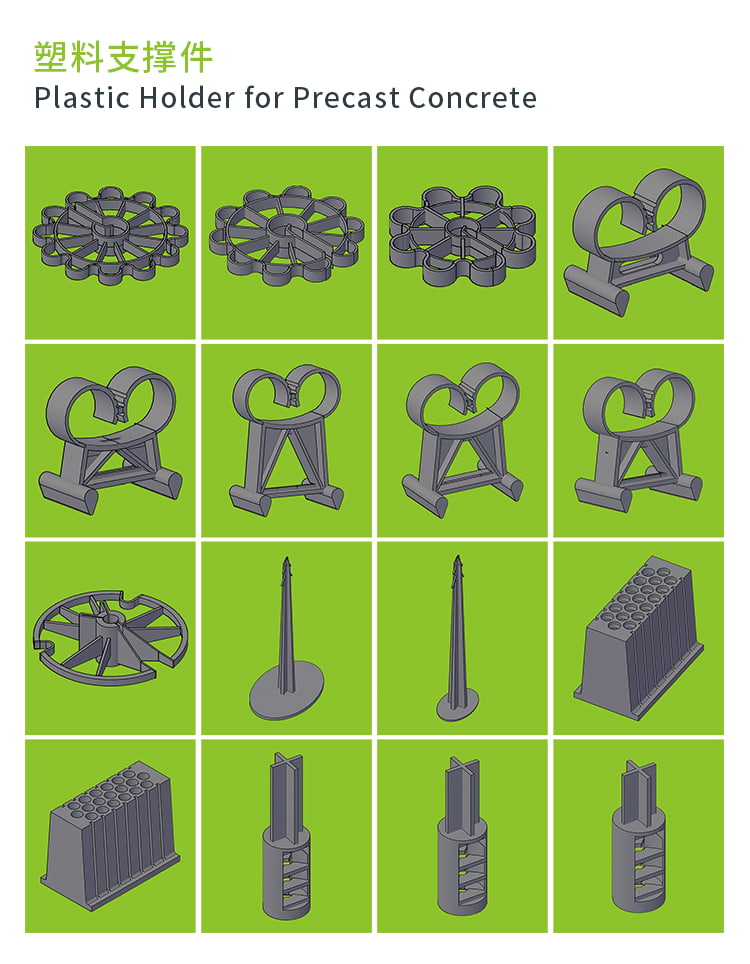

Kursi Bar dan Spacer Rebar
Kursi bar dan spacer termasuk yang paling umum digunakan Aksesoris Beton Pracetak . Mereka memegang sangkar tulangan pada ketinggian yang tepat di atas cetakan (penutup bawah) dan jauh dari permukaan cetakan vertikal (penutup samping). Persyaratan selimut beton minimum berdasarkan ACI 318 untuk komponen pracetak yang tidak terkena cuaca adalah tipikal 3/4 inci untuk pelat dan dinding dan 1,5 inci untuk balok dan kolom , namun banyak pembuat precaster yang menetapkan perlindungan lebih besar agar tahan lama.
- Kursi bar plastik: ringan, tahan korosi, tersedia dalam ketinggian dari 3/4 inci hingga 4 inci; pilihan standar untuk sebagian besar aplikasi pracetak
- Kursi balok beton: digunakan jika kekuatan beban titik dari plastik akan menyebabkan kursi membentur permukaan yang lembut; sering digunakan pada pelat penahan tanah

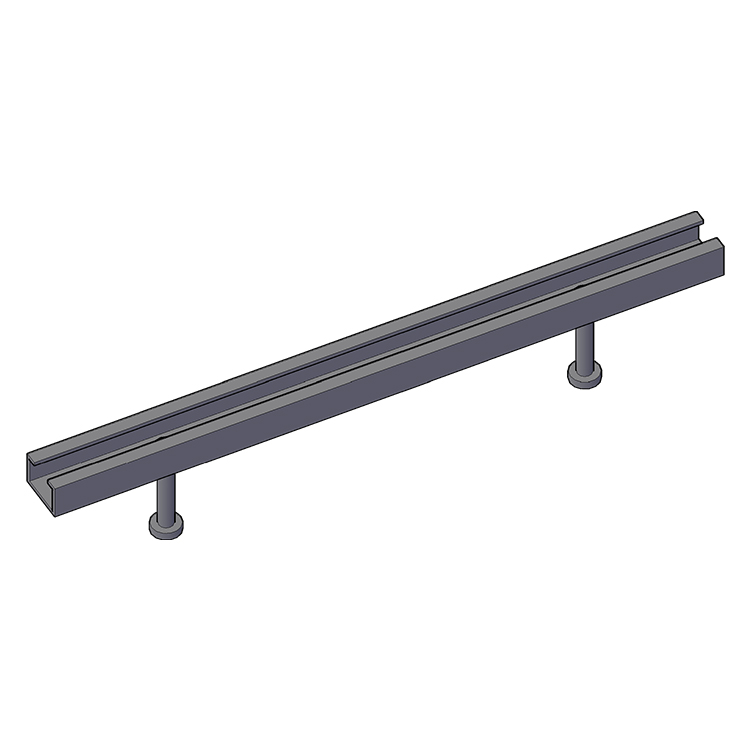

- Spacer kawat kontinu: digunakan sepanjang batang untuk menjaga penutup samping pada panel dinding; lebih cepat dipasang dibandingkan kursi individual

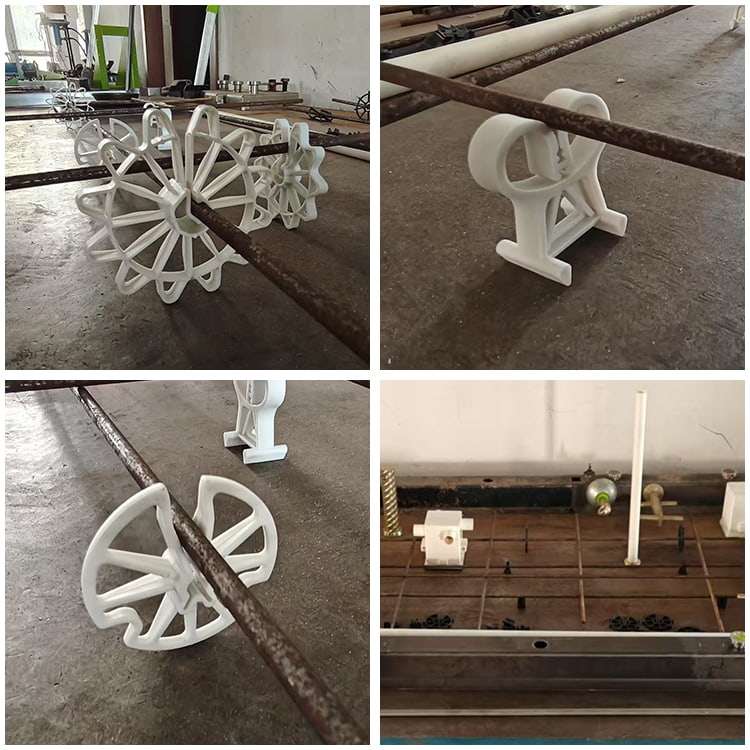

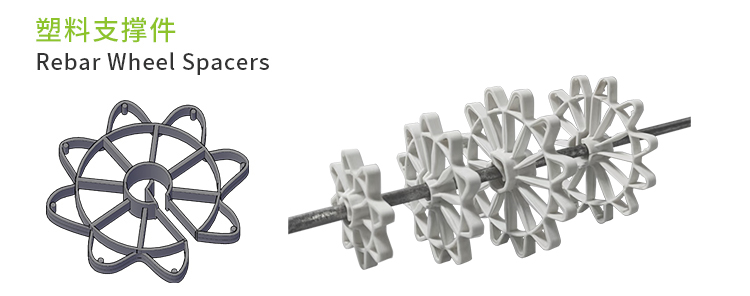

- Spacer melingkar (donat): dijepitkan langsung ke batang untuk menjaga perlindungan dari permukaan vertikal yang terbentuk; tersedia dalam peningkatan sampul standar 3/4, 1, 1,5, 2, dan 3 inci
Sisipan Pengangkat dan Jangkar
Sisipan pengangkat adalah salah satu kategori Aksesori Beton Pracetak yang paling kritis terhadap keselamatan. Mereka harus diposisikan tepat di dalam sangkar tulangan dan diikat erat ke batang yang berdekatan untuk mencegah rotasi atau perpindahan selama pengecoran. Sisipan pengangkat yang bergeser satu inci pun dari lokasi yang ditentukan mungkin akan berada di luar zona penanaman yang disyaratkan, sehingga berpotensi mengurangi kapasitas muatan tetapannya sebesar 20–40% tergantung pada efek jarak tepi.
Persyaratan pengikat yang umum untuk sisipan pengangkat: kaki jangkar sisipan diikat ke tulangan yang berdekatan menggunakan pengikat angka delapan atau pengikat bungkus dan pelana — bukan pengikat jepret. Produsen sisipan biasanya memberikan panduan pemasangan yang menentukan titik ikat minimum, dan ini harus diikuti dengan ketat.
Pelat Tertanam dan Perangkat Keras Sambungan
Pelat baja, tiang las, dan sudut struktural yang tertanam pada komponen pracetak memerlukan batang angkur yang diikat langsung ke angkur pelat dan ke dalam sangkar tulangan. Pola pengikat harus cukup kaku sehingga pelat tidak berputar saat digetarkan. Pelat yang lebih besar dari 6 inci persegi harus diikat minimal empat titik, dengan ikatan angka delapan di setiap tiang sudut.
Skrup Rebar Mekanis
Coupler tulangan mekanis — digunakan pada sambungan konstruksi untuk menyambung batang ujung ke ujung — adalah kategori khusus Aksesori Beton Pracetak yang berinteraksi langsung dengan proses pengikatan. Saat skrup dipasang, palang pada masing-masing sisi sambungan harus diikat ke sangkar secara terpisah sebelum skrup dipasang atau diayunkan. Skrup bersertifikat ASTM A1034 diharuskan mengembangkan 125% kekuatan luluh yang ditentukan dari batang yang disambung dalam ketegangan — mereka adalah elemen struktural yang sebenarnya, bukan sekadar pemegang posisi.
Penutupan dan Inspeksi Beton: Angka-angka yang Penting
Penutup beton — jarak dari permukaan batang terdekat ke permukaan beton terluar — merupakan pertahanan utama terhadap korosi tulangan. Pencapaian perlindungan yang ditentukan sepenuhnya bergantung pada posisi kursi bar yang benar dan sangkar tulangan yang diikat dengan baik sehingga tidak membelok karena gaya penempatan beton.
| Tipe Anggota | Kondisi Eksposur | Minimal. Sampul (ACI 318) |
| Lempengan, dinding, balok | Tidak terkena cuaca | 3/4 inci (19mm) |
| Balok, kolom | Tidak terkena cuaca | 1,5 inci (38mm) |
| Lempengan, dinding, balok | Terkena cuaca (#5 dan lebih kecil) | 1,5 inci (38mm) |
| Lempengan, dinding, balok | Terkena cuaca (#6 dan lebih besar) | 2 inci (50mm) |
| Balok, kolom | Terkena cuaca | 2 inci (50mm) |
| Pijakan (dilemparkan ke bumi) | Bersentuhan dengan tanah | 3 inci (76mm) |
Tabel 2: Persyaratan penutup beton minimum per ACI 318 untuk berbagai kondisi komponen struktur dan paparan
Selama inspeksi, ketidaksesuaian yang paling umum ditemukan oleh pemeriksa mutu adalah penutup yang tidak memadai (batang bertumpu pada formulir tanpa kursi) dan pengikat yang hilang sehingga membuat batangan terlepas. Data industri dari perusahaan precaster menunjukkan bahwa hingga 15% panel yang ditolak melibatkan masalah terkait penutup yang dapat ditelusuri secara langsung ke jarak kursi yang tidak memadai atau pengikatan kandang yang tidak tepat.
Daftar periksa praktis untuk mengikat baja tulangan:
- Jarak batang sesuai dengan gambar dalam toleransi (biasanya /- 1 inci untuk pelat, /- 3/8 inci untuk balok)
- Kursi atau pengatur jarak terdapat pada interval yang ditentukan pada gambar penempatan (biasanya setiap 4 kaki untuk pelat)
- Semua panjang sambungan putaran sudah benar dan terikat sepenuhnya pada zona tumpang tindih
- Ekor kawat pengikat ditekuk ke dalam, tidak menonjol ke permukaan
- Semua aksesori tertanam (sisipan, pelat, selongsong) diikat ke sangkar pada titik pengikat minimum yang ditentukan
- Tidak ada ikatan yang longgar — setiap persimpangan yang terikat dilakukan uji dorong tangan
Pengikatan Baja Tulangan dalam Produksi Pracetak: Proses dan Pengendalian Mutu
Produksi beton pracetak berbeda dengan konstruksi cor di tempat dalam beberapa hal penting yang mempengaruhi cara pengelolaan pengikatan baja tulangan. Di pabrik pracetak, sangkar dibuat di atas meja jig khusus atau alas horizontal, kemudian diangkat ke dalam cetakan untuk dicetak. Proses fabrikasi sangkar sangat sistematis, dan sebagian besar pabrik menggunakan prosedur operasi standar (SOP) yang menentukan pola pengikat, pengukur kawat, dan penempatan aksesori secara rinci.
Fabrikasi Kandang Berbasis Jig
Meja jig baja dengan pin stop yang dapat disesuaikan memungkinkan pekerja memposisikan dan mengikat sangkar rebar ke dimensi yang tepat sebelum mengangkatnya ke dalam cetakan. Jig memastikan jarak batang dan dimensi sangkar keseluruhan sudah benar sebelum kawat apa pun dipasang. Pada pabrik pracetak yang dikelola dengan baik, fabrikasi sangkar pada jig dapat mengurangi penolakan dimensi sebesar 60–70% dibandingkan dengan mengikat dalam bentuk itu sendiri.
Setelah sangkar diikatkan pada jig, aksesori dipasang: kursi bar dijepitkan ke jeruji bawah, sisipan pengangkat disambungkan ke lokasi yang ditentukan, dan semua perangkat keras yang tertanam diamankan. Sangkar yang telah selesai kemudian diangkat sebagai satu kesatuan dan dimasukkan ke dalam cetakan, di mana penjarak tepi dan aksesori tambahan dapat ditambahkan sebelum dicetak.
Dokumentasi dan Ketertelusuran
Pabrikan pracetak yang berkualitas menyimpan dokumentasi yang menelusuri setiap rakitan sangkar hingga ke gambar penempatan, daftar batang, dan pekerja yang membuatnya. Hal ini bukan hanya praktik yang baik — hal ini diwajibkan oleh standar seperti PCI MNL-116 (Manual Pengendalian Mutu untuk Pabrik dan Produksi Produk Beton Pracetak Struktural) dan oleh banyak spesifikasi proyek untuk komponen jembatan dan bangunan.
Ketika ditemukan ketidaksesuaian — misalnya, ikatan yang hilang pada sisipan pengangkat atau pelat jangkar yang tidak pada posisinya — ketertelusuran dokumentasi memungkinkan perakit untuk menyelidiki akar permasalahan dan memperbaiki proses di masa mendatang. Tanpanya, kesalahan yang sama akan terulang kembali.
Frekuensi Ikat dalam Pracetak Produksi Tinggi
Tidak setiap persimpangan dalam kandang tikar perlu diikat. Sebagian besar spesifikasi dan manual Penempatan Batang Penguat CRSI (Concrete Reinforcing Steel Institute) mengizinkan pengikatan persimpangan bergantian dalam sangkar kotak datar, asalkan persimpangan terikat tidak lebih dari 18 inci satu sama lain ke segala arah. Dalam praktiknya, mengikat semua persimpangan perimeter dan setiap persimpangan interior lainnya menghasilkan sangkar yang mempertahankan geometrinya tanpa biaya tenaga kerja untuk mengikat setiap persilangan.
Jika peraturan ini berubah: semua persimpangan dalam jarak 24 inci dari sambungan konstruksi, semua persimpangan dalam zona penanaman sisipan pengangkat atau pelat jangkar, dan semua persimpangan pada sambungan pangkuan harus diikat sepenuhnya tanpa dilewati.
Kesalahan Umum Saat Mengikat Baja Tulangan dan Cara Menghindarinya
Observasi lapangan selama bertahun-tahun dan data audit kualitas dari konstruksi pracetak dan pengecoran di tempat secara konsisten mengungkapkan kelompok kesalahan yang sama. Mengenalinya adalah langkah pertama untuk menghilangkannya.
Kandang Besar yang Tidak Diikat
Pada kandang yang besar – misalnya, kandang gelagar jembatan sepanjang 40 kaki dengan ratusan persimpangan – pekerja terkadang melewatkan waktu untuk menghemat waktu. Hasilnya adalah sangkar yang tampak stabil pada jig namun menyebar saat diangkat dengan crane atau bergeser saat beton bergetar. Setiap pergerakan batang selama penempatan beton bersifat permanen ; beton mengunci batang di mana pun ia berada saat menjadi kaku. Perbaikannya adalah standar frekuensi pengikatan yang diberlakukan oleh mandor atau inspektur QC, tidak diserahkan pada kebijaksanaan individu.
Ekor Kawat yang Menonjol
Ekor pelintir ke kiri yang mengarah ke luar menuju permukaan bentuk dapat berpindah ke dalam 1/4 inci dari permukaan beton selama getaran. Setelah beton mengeras, ekornya akan berkarat dan menodai permukaan dalam beberapa siklus pembekuan-pencairan pertama. Dalam pracetak arsitektur, ini merupakan cacat akhir. Pada pracetak struktural, hal ini menunjukkan pengendalian kualitas yang buruk. Setiap ekor kawat harus ditekuk ke dalam — dibutuhkan satu detik ekstra dan menghilangkan masalah sepenuhnya.
Ketinggian Kursi Salah
Penggunaan ketinggian kursi bar yang salah sangat umum terjadi di lokasi di mana beberapa elemen pracetak dengan persyaratan penutup berbeda dibuat di area yang sama. Menyimpan kursi berdasarkan ketinggiannya di tempat sampah yang diberi label dengan jelas dan memverifikasi ketinggian kursi terhadap gambar penempatan sebelum fabrikasi dimulai adalah tindakan pencegahan yang paling sederhana. Kesalahan pembacaan kursi 3/4 inci versus kursi 1,5 inci tidak terlihat secara visual saat berjalan cepat; itu hanya muncul dalam pengukuran fisik.
Ikatan yang Tidak Memadai di Lokasi Aksesori
Seperti disebutkan sebelumnya, sisipan pengangkat dan pelat tertanam harus diikat dengan ikatan angka delapan atau ikatan bungkus dan pelana, bukan ikatan jepret. Ikatan pengikat pada kaki jangkar sisipan pengangkat dapat berputar di bawah gaya penempatan beton. Ketika beton mengeras, sisipan mungkin miring daripada vertikal, sehingga mengurangi kapasitas beban efektif dan berpotensi menyebabkan sambungan ulir pada perangkat keras pengangkat terikat atau bersilangan.
Mengabaikan Kompatibilitas Lapisan Batang
Tulangan berlapis epoksi memerlukan kawat pengikat yang kompatibel untuk mencegah korosi galvanik pada titik kontak. Kawat anil hitam yang diikat ke batang berlapis epoksi menciptakan sel galvanik kecil di setiap titik atau titik kontak pada lapisan. Gunakan kawat pengikat berlapis epoksi atau galvanis dengan tulangan berlapis epoksi , sebagaimana ditentukan dalam ASTM A775 dan standar terkait. Detail ini sering diabaikan di lapangan namun secara eksplisit diperlukan dalam spesifikasi struktur jembatan dan laut.
Memilih Aksesori Beton Pracetak untuk Kinerja Jangka Panjang
Pemilihan Aksesori Beton Pracetak — mulai dari kursi bar hingga sistem pengangkat — berdampak langsung pada berapa lama struktur pracetak berfungsi tanpa perawatan. Aksesori yang terkorosi, berubah bentuk karena beban, atau rusak secara dimensi setelah bertahun-tahun digunakan dapat membahayakan integritas struktural komponen struktur yang kokoh.
Pemilihan Material Kursi Bar dan Spacer
Kursi bar plastik (polipropilena atau polietilen densitas tinggi) adalah standar untuk sebagian besar pekerjaan pracetak dan cor di tempat. Bahan ini inert secara kimia, tidak menimbulkan korosi, dan stabil secara dimensi pada suhu yang digunakan dalam perawatan beton. Masalah yang relevan dengan kursi plastik adalah kinerja beban titik di bawah tulangan berat: Batang #11 dan yang lebih besar, atau kelompok batang yang dibundel, dapat memecahkan kursi plastik berdinding tipis jika jarak kursi terlalu lebar. Gunakan kursi tugas berat yang sesuai dengan beban yang diharapkan, atau ganti ke kursi kawat baja untuk aplikasi batang besar.
Kursi batang kawat baja cocok untuk kandang yang berat dan dapat menjangkau lebih lebar tanpa membelok, namun kursi tersebut harus dilapisi epoksi atau ditempatkan dengan penutup minimal 1,5 inci di atas cetakan — kursi baja telanjang pada permukaan cetakan akan mengirimkan titik karat ke permukaan beton dalam beberapa tahun.
Peringkat Beban Sisipan Pengangkatan dan Faktor Keamanan
Sisipan pengangkat harus dipilih berdasarkan berat komponen pracetak, jumlah titik pengambilan, sudut sling pengangkat, dan faktor beban dinamis yang diterapkan selama operasi pengambilan dan pengayun. Kebanyakan produsen sisipan pengangkat memerlukan a faktor keamanan minimum 4:1 dalam kondisi beban statis , dengan faktor dinamis 2–3 diterapkan untuk memperhitungkan beban kejut derek.
Interaksi antara sisipan pengangkat dan sangkar rebar sangatlah penting. Sisipan yang tidak diikat dengan benar ke batang yang berdekatan tidak akan menghasilkan kekuatan penahan penuh — kapasitas pecahnya kerucut beton bergantung pada sisipan yang ditahan pada posisi desainnya dengan jarak tepi dan kedalaman penanaman yang memadai. Selalu tinjau instruksi pemasangan pabrikan untuk jarak minimum ke tepian dan sisipan lainnya, dan verifikasikan hal ini dengan gambar penempatan sebelum fabrikasi dimulai.
Perangkat Keras Koneksi Tertanam
Pelat las, rel tiang, dan sudut struktural yang tertanam pada komponen pracetak berfungsi sebagai titik sambungan untuk baja struktural yang dipasang di lapangan, sistem kelongsong, atau komponen pracetak yang berdekatan. Persyaratan keakuratan posisinya sangat ketat — toleransi pemasangan lapangan untuk sambungan baja struktural biasanya adalah /- 1/4 inci dalam denah dan elevasi, yang berarti pelat tertanam harus mendarat dalam toleransi tersebut setelah semua toleransi fabrikasi dan pemasangan ditumpuk. Mengikat tiang jangkar atau kaki jangkar dari pelat tertanam dengan benar ke sangkar rebar, dan menempatkan sangkar dengan hati-hati di atas kursi yang telah dikalibrasi, adalah cara untuk menjaga toleransi tersebut.
Ringkasan: Praktik Terbaik untuk Mengikat Baja Tulangan pada Pekerjaan Pracetak dan Pengecoran di Tempat
Dasar-dasar pengikatan baja tulangan tidaklah rumit, namun memerlukan perhatian yang konsisten pada setiap langkah pembuatan dan penempatan sangkar. Berikut adalah kesimpulan utamanya:
- Gunakan Kabel hitam anil 16 hingga 16,5 AWG untuk pekerjaan standar; mencocokkan jenis kawat dengan lapisan tulangan (kawat galvanis atau epoksi dengan batang berlapis)
- Gunakan pengikat sadel atau angka delapan di lokasi dengan pergerakan tinggi — lingkaran sangkar kolom, sambungan konstruksi, sambungan pangkuan, dan titik jangkar aksesori tertanam
- Tekuk semua ekor kawat ke dalam setelah dipelintir untuk mencegah migrasi ke permukaan beton
- Gunakan the correct bar chair height for the specified cover — verify against the placing drawing before fabrication, not after
- Ikat semuanya Aksesoris Beton Pracetak (sisipan, pelat, selongsong) pada titik pengikat minimum yang ditentukan pabrikan dengan menggunakan pengikat angka delapan atau pengikat bungkus dan pelana
- Pertimbangkan alat pengikat otomatis bertenaga baterai untuk pekerjaan bervolume tinggi — peningkatan produktivitas dan konsistensi sangat signifikan
- Periksa kandang sebelum penempatan menggunakan daftar periksa tertulis — penutup, jarak, panjang sambungan, posisi aksesori, dan ekor pengikat
- Dalam produksi pracetak, fabrikasi pada tabel jig dan simpan dokumentasi yang mendukung persyaratan ketertelusuran dan audit kualitas
Sangkar yang diikat dengan baik tidak terlihat dalam struktur yang sudah jadi — sebagaimana mestinya. Tujuannya adalah beton yang berfungsi persis seperti yang dirancang, dengan tulangan yang tetap berada tepat di tempat penempatannya, untuk umur desain struktur secara penuh.
