Apa Itu Struktur Beton Pracetak dan Mengapa Mendominasi Konstruksi Modern
Struktur beton pracetak adalah komponen bangunan — dinding, balok, kolom, pelat, dan lainnya — diproduksi di bawah kondisi pabrik yang terkendali sebelum diangkut dan dirakit di lokasi. Hasilnya adalah metode konstruksi yang secara konsisten mengungguli beton cor di tempat tradisional dalam hal kecepatan, kualitas, dan perkiraan biaya. Lebih dari 60% proyek infrastruktur skala besar di Eropa dan Amerika Utara kini menggunakan beton pracetak sebagai sistem struktur utama , dan angka tersebut terus meningkat seiring dengan menyusutnya jadwal proyek dan meningkatnya biaya tenaga kerja.
Alasan mengapa struktur beton pracetak menjadi tulang punggung gudang, garasi parkir, jembatan, stadion, dan bangunan tempat tinggal bertingkat sangatlah mudah: ketika beton mengeras di pabrik dengan kontrol suhu dan kelembapan yang tepat, kekuatan tekannya secara rutin mencapai 5.000 hingga 8.000 psi — jauh di atas 3.000 hingga 4.000 psi yang biasa terjadi pada beton yang dituangkan di lapangan. Setiap elemen yang menahan komponen-komponen tersebut pada tempatnya, setiap pelat penyemat, baut jangkar, sisipan lingkaran, dan alat pengangkat, termasuk dalam kategori luas aksesori beton pracetak, dan memilih aksesori yang tepat sama pentingnya dengan desain campuran itu sendiri.
Kesimpulan Utama: Diproduksi di pabrik = toleransi yang lebih ketat, jadwal yang lebih cepat, struktur akhir yang lebih kuat.
Bagaimana Struktur Beton Pracetak Diproduksi
Produksi struktur beton pracetak mengikuti urutan disiplin yang menghilangkan sebagian besar variabel yang mengganggu beton yang dituangkan di lokasi. Memahami setiap tahap memperjelas mengapa metode ini memberikan hasil yang konsisten dan mengapa pemilihan aksesori beton pracetak pada tahap desain – bukan selama konstruksi – tidak dapat dinegosiasikan.
Tahap 1 — Persiapan Formulir dan Penempatan Penguatan
Bentuk baja, sering kali dikerjakan dengan toleransi ±1/16 inci, dibersihkan, diminyaki, dan dirakit. Sangkar baja penguat dibuat dari pabrikasi dan dipasang di dalam. Pada tahap ini, semuanya tertanam aksesoris beton pracetak — jangkar pengangkat, sisipan sambungan, selongsong saluran listrik, dan pelat las struktural — diposisikan dan diamankan sebelum beton dituang. Barang apa pun yang perlu ada di elemen jadi harus ditempatkan sekarang; menambahkannya setelahnya memerlukan coring atau pemotongan, yang merusak integritas struktural.
Tahap 2 — Batching dan Penempatan Beton
Desain campuran beton untuk pabrik pracetak biasanya menggunakan rasio air terhadap semen sebesar 0,35 hingga 0,45 — jauh lebih rendah dibandingkan campuran lapangan — untuk mencapai kekuatan awal yang tinggi. Getaran internal mengkonsolidasikan beton di sekitar sangkar rebar dan aksesori tertanam. Beberapa pabrik menggunakan getaran meja eksternal untuk panel arsitektur tipis guna menghilangkan rongga permukaan tanpa vibrator internal yang dapat menggantikan beton penutup tipis.
Tahap 3 — Menyembuhkan
Pabrik pracetak menggunakan pengawetan uap, pengawetan panas, atau selimut penahan kelembapan yang dipercepat untuk mencapainya 70% dari kekuatan desain dalam waktu 18 hingga 24 jam . Perolehan kekuatan yang cepat inilah yang memungkinkan elemen dikeluarkan dari cetakan dan ditumpuk di halaman dalam satu shift produksi – sebuah siklus yang tidak mungkin dilakukan dengan beton yang dituangkan di lokasi yang membutuhkan waktu 28 hari untuk mencapai kekuatan desain penuh dalam kondisi sekitar.
Tahap 4 — Kontrol Kualitas, Penyelesaian, dan Penyimpanan Halaman
Sebelum elemen apa pun meninggalkan tempat pengecoran, pemeriksaan dimensi, inspeksi permukaan, dan audit perangkat keras memastikan bahwa setiap aksesori beton pracetak ada, ditempatkan dengan benar, dan tidak rusak. Elemen-elemen tersebut kemudian disimpan di dunnage kayu di halaman, diatur berdasarkan urutan pengiriman, menunggu jendela pengangkutan dan pemasangan.
Jenis Utama Elemen Beton Pracetak dan Penerapannya
Struktur beton pracetak mencakup berbagai jenis elemen, masing-masing dirancang untuk peran struktural tertentu. Di bawah ini adalah ikhtisar kategori yang paling umum, bangunan dan infrastruktur yang dilayaninya, serta rentang umum atau peringkat beban yang terlibat.
Lembaran Tee Ganda
Digunakan untuk struktur parkir dan lantai gudang. Bentang standar 40 hingga 80 kaki dengan kedalaman 24 hingga 34 inci. Kapasitas beban biasanya 40 hingga 100 psf dengan beban hidup yang ditumpangkan.
Papan Inti Berongga
Pekerja keras sistem lantai perumahan dan kantor. Lebar standar 4 dan 8 kaki, kedalaman 6 hingga 16 inci, bentang 20 hingga 50 kaki. Rongga mengurangi beban mati sekaligus menjaga kedalaman struktural.
Kolom dan Balok Pracetak
Kolom persegi panjang dan berbentuk L dari 12×12 hingga 24×24 inci. Balok tee terbalik, balok persegi panjang, dan balok spandrel membentuk rangka momen atau sistem tumpuan sederhana gravitasi.
Panel Dinding Pracetak
Sandwich padat dan terisolasi, dan panel arsitektur setebal 5 hingga 12 inci. Digunakan sebagai dinding geser penahan beban atau pelapis non-struktural. Mencapai nilai R 20 hingga 30 dengan inti insulasi busa.
Penopang Jembatan
AASHTO I-girder dan bulb-tee girder untuk jembatan jalan raya. Membentang dari 60 hingga 160 kaki. Campuran beton berperforma tinggi 8.000 hingga 12.000 psi merupakan standar untuk aplikasi jembatan bentang panjang.
Tangga dan Pendaratan Pracetak
Penerbangan tangga lengkap berperan sebagai unit tunggal dengan pendaratan integral. Menghilangkan bekisting yang rumit dan mengurangi pemasangan tangga dari hitungan hari menjadi jam hanya dengan menggunakan derek dan aksesori beton pracetak untuk sambungan.
Aksesori Beton Pracetak: Perangkat Keras yang Membuat Struktur Menjadi Mungkin
Tidak peduli seberapa tepat suatu elemen beton dirancang dan dicetak, aksesori beton pracetak yang tertanam di dalamnyalah yang menentukan bagaimana elemen tersebut dapat diangkat, diangkut, disambungkan, dan diintegrasikan ke dalam struktur yang utuh. Aksesori beton pracetak mencakup berbagai jenis perangkat keras, dan setiap kategori memiliki peringkat beban tertentu, persyaratan pemasangan, dan pertimbangan kompatibilitas.
| Kategori Aksesori | Fungsi | Beban Kerja Khas | Bahan |
|---|---|---|---|
| Jangkar Pengangkat (ferrule, loop, koil) | Pengangkatan sementara pada saat pengupasan dan pemasangan | 1 hingga 60 ton per jangkar | Besi ulet, baja tempa |
| Pelat Tanam dan Pelat Las | Koneksi struktural permanen antar elemen | 10 hingga 200 kip per piring | Baja A36 / A572, galvanis hot-dip atau tahan karat |
| Batang Kumparan dan Baut Kumparan | Koneksi yang dapat disesuaikan di lapangan, lampiran kelongsong | 5 hingga 30 kips per batang | Berlapis seng atau baja tahan karat |
| Bantalan Bantalan | Pemindahan beban dan penyerapan toleransi pada dudukan bantalan | Stres tekan 800 hingga 1.500 psi | Neoprene, HDPE, elastomer yang diperkuat serat |
| Sisipan Lingkaran dan Sisipan Kerucut Berkobar | Titik jangkar untuk lampiran sekunder, perangkat keras fasad | 500 pon hingga 5 ton | Besi lunak, kawat baja |
| Perangkat Keras Untai Pratekan dan Pasca Ketegangan | Pra-kompresi beton untuk melawan tegangan lentur | Untai 270 ksi, didongkrak hingga 70–75% UTS | Untai relaksasi rendah kelas 270 |
Jangkar Pengangkat: Faktor Ukuran dan Keamanan
Jangkar pengangkat adalah salah satu aksesori beton pracetak yang paling banyak diteliti karena kegagalan selama pengupasan atau pemasangan dapat berakibat fatal. Batas beban kerja (WLL) dari setiap jangkar pengangkat harus memperhitungkan faktor dampak dinamis selama pengambilan derek — biasanya faktor keamanan minimal 4:1 diterapkan pada mode breakout beton dan kegagalan tarik baja. Untuk panel dinding pracetak seberat 20 ton, itu berarti sistem jangkar harus dirancang untuk beban tahan minimal 80 ton, bukan hanya berat panel statis. Sudut tali-temali juga mengurangi kapasitas: sudut sling 60 derajat dari vertikal mengurangi beban yang diizinkan per kaki hingga sekitar 87% dari kapasitas vertikal terukur, sementara sudut 30 derajat menurunkannya menjadi 50%.
Pelat Sematkan: Filosofi Koneksi dalam Bingkai Pracetak
Sambungan struktural antara elemen beton pracetak hampir seluruhnya bergantung pada pelat tertanam yang dilas ke jangkar tulangan atau tiang nelson. Desain pelat ini mengikuti pedoman AISC dan PCI, dengan perhatian khusus pada tindakan mencongkel pada sambungan tegangan dan gesekan geser pada bidang antarmuka. Sambungan pelat las yang dirancang dengan baik pada struktur parkir pracetak dapat mentransfer 150 kips geser melintasi sambungan balok-kolom dengan pelat sekecil 8×8 inci — asalkan tumpukan shim, kantong nat, dan las lapangan dibuat sesuai spesifikasi. Menggalvanisasi pelat ini sesuai ASTM A123 (minimum 3,9 oz/ft²) menambah umur korosi yang terukur di lingkungan terbuka atau laut.
Bantalan Bantalan: Toleransi dan Kinerja Jangka Panjang
Setiap balok pracetak, tee ganda, dan papan inti berongga bertumpu pada bantalan bantalan yang secara bersamaan memindahkan beban vertikal dan mengakomodasi pergerakan termal dan penyusutan yang terjadi sepanjang umur struktur. Bantalan neoprena dengan kekerasan durometer 50 hingga 60 adalah pilihan paling umum, dengan dimensi standar 4×6 inci hingga 8×12 inci dan ketebalan 3/8 hingga 3/4 inci. Tabel Buku Panduan Desain PCI menunjukkan bahwa pad neoprene berukuran 6×9 inci, 1/2 inci dapat mengakomodasi gerakan horizontal hingga 0,5 inci sambil mempertahankan kekakuan tekan yang memadai. Bantalan HDPE semakin banyak dispesifikasikan untuk aplikasi jembatan yang memerlukan gesekan rendah untuk memungkinkan ekspansi termal tanpa gaya penahan yang menumpuk di bangunan atas.
Sambungan Struktural pada Struktur Beton Pracetak
Sistem sambungan adalah tempat struktur beton pracetak berfungsi atau gagal. Berbeda dengan rangka baja, yang sambungannya dibuat dengan baut dan las di udara terbuka, sambungan beton pracetak sering kali melibatkan ruang terbatas, kantong nat, dan perangkat keras tertanam yang tidak dapat diperiksa setelah pemasangan. Oleh karena itu, mendapatkan koneksi yang benar pada kali pertama tidak dapat dinegosiasikan.
Tiga filosofi luas mengatur desain sambungan pracetak:
- Sistem gravitasi yang didukung secara sederhana — balok bertumpu pada sudut corbel atau buku besar, hanya memindahkan beban vertikal. Sederhana, cepat untuk didirikan, dan toleran terhadap penyelesaian diferensial. Digunakan di sebagian besar bangunan industri satu lantai dan struktur parkir.
- Bingkai tahan momen — sambungan kolom-ke-kolom dan balok-ke-kolom dibuat tahan momen melalui pasca tarik, skrup tulangan yang digrout, atau rakitan pelat yang dilas. Mencapai kontrol penyimpangan lateral yang sebanding dengan rangka yang dipasang di tempat untuk ketahanan terhadap gempa dan angin.
- Sistem hibrida — beban gravitasi yang dipikul oleh bantalan sederhana, beban lateral ditangani oleh dinding geser terpisah atau inti rangka momen. Pendekatan yang paling umum untuk perumahan bertingkat menengah dan bangunan pracetak serba guna dengan 5 hingga 15 lantai.
Kualitas sambungan grouting khususnya sangat bergantung pada pemilihan dan penempatan aksesoris beton pracetak. Coupler selongsong yang digrout — digunakan untuk menyambung dua panjang tulangan pada sambungan — harus disejajarkan dalam jarak ±1/8 inci agar batang dapat masuk dengan bersih selama pemasangan. Setiap ketidaksejajaran yang ditemukan di lokasi biasanya memerlukan perbaikan mahal yang melibatkan jangkar mekanis atau injeksi epoksi, yang keduanya mengurangi keuletan sambungan dibandingkan dengan tujuan desain aslinya.
±1/8" Toleransi ketidakselarasan coupler maks
4:1 Faktor keamanan jangkar pengangkat minimum
28 hari Penyembuhan tuang di lokasi vs. pracetak 18–24 jam
8.000 psi Kekuatan tekan HPC pracetak yang khas
Keuntungan Jadwal: Bagaimana Struktur Beton Pracetak Mengompresi Jadwal Proyek
Argumen paling kuat untuk struktur beton pracetak pada proyek komersial dan infrastruktur adalah kompresi jadwal. Pembuatan elemen dilakukan secara paralel dengan persiapan lokasi — saat pondasi sedang digali dan dituangkan, pabrik pracetak secara bersamaan memproduksi rangka struktural. Tumpang tindih ini biasanya menghemat 4 hingga 8 minggu untuk proyek skala menengah dibandingkan dengan jadwal cast-in-place yang berurutan.
Minggu 1–4: Persetujuan Desain dan Gambar Toko
Insinyur pencatatan dan insinyur pencatatan pracetak berkolaborasi dalam detail sambungan, lokasi penyematan, dan jadwal aksesori beton pracetak. Setiap aksesori digambar, diukur, dan ditentukan dalam gambar kerja sebelum satu bentuk dirakit.
Minggu 5–12: Produksi Tanaman
Produksi penuh berjalan. Pabrik pracetak berukuran sedang yang menghasilkan 500 hingga 800 yard kubik per minggu dapat memproduksi kerangka struktural untuk gudang seluas 200.000 kaki persegi dalam 6 hingga 8 minggu. Elemen diberi nomor seri dan diurutkan untuk pengiriman.
Minggu 8–14: Landasan Situs (Paralel)
Saat produksi pabrik berjalan, kru lokasi menuangkan pondasi, balok perata, dan tiang kolom. Templat baut jangkar yang diperoleh dari gambar kerja pracetak memastikan bahwa pelat dasar kolom dan sambungan keran akan sejajar ketika elemen tiba.
Minggu 13–18: Ereksi
Kru pemasangan yang terorganisir dengan baik dengan satu derek perayap seberat 150 ton dapat memasang 20 hingga 40 elemen utama per hari. Struktur parkir lima lantai dengan 1.200 ruang dapat diselesaikan secara struktural dalam 10 hingga 14 hari kerja waktu derek — kecepatan yang tidak mungkin dicapai dengan metode pengecoran di tempat.
Minggu 18–22: Grouting, Pengelasan, dan Penyelesaian
Kru lapangan menyelesaikan sambungan grout, pengelasan lapangan pada pelat penyemat, pelapis sambungan, dan penyelesaian arsitektur apa pun. Struktur ini sepenuhnya tertutup dan kedap cuaca jauh lebih awal dibandingkan konstruksi cor di tempat yang setara.
Struktur Beton Pracetak vs. Cast-in-Place: Perbandingan Langsung
Pilihan antara beton pracetak dan beton cor di tempat tidak pernah mudah, namun perbandingan berikut mencakup dimensi yang paling penting bagi pemilik, kontraktor, dan insinyur struktur yang mengambil keputusan tersebut.
| Dimensi | Beton Pracetak | Beton Cor di Tempat |
|---|---|---|
| Kekuatan Tekan | tipikal 5.000–12.000 psi | tipikal 3.000–5.000 psi |
| Dimensial Tolerance | ±1/8 hingga ±1/4 inci | ±1/4 hingga ±3/4 inci |
| Jadwal (kerangka struktural, gudang 200k sf) | Ereksi 10–14 hari | 8–14 minggu pembentukan/penuangan |
| Ketergantungan Cuaca | Rendah — pengawetan dilakukan pada tanaman | Tinggi — cuaca dingin dan panas memerlukan perlindungan |
| Fleksibilitas Desain | Geometri berulang optimal; bentuk khusus mungkin dengan harga premium | Fleksibilitas tinggi untuk geometri yang kompleks, melengkung, atau tidak beraturan |
| Tenaga Kerja Situs | Rendah — terutama kru derek dan sambungan | Tinggi — pembentukan, penempatan, finishing, pengupasan |
| Kontrol Kualitas | Sertifikasi pabrik PCI, pengujian QC harian | Tergantung pada kondisi lapangan dan kehadiran inspektur |
Beton Pracetak Pratekan: Cara Kerja Prategang dan Pasca Tarik
Kombinasi beton pratekan dan pracetak adalah salah satu alat yang paling ampuh dalam rekayasa struktur. Dengan melakukan kompresi awal pada beton sebelum beban servis diterapkan, para insinyur dapat secara efektif menghilangkan retak tarik – penyebab utama kerusakan beton – dan mencapai bentang yang secara struktural tidak mungkin atau tidak praktis secara ekonomi jika menggunakan bagian yang diperkuat secara konvensional.
Pra-Ketegangan: Pendekatan Pracetak Standar
Pada beton pracetak pratarik, untaian baja berkekuatan tinggi direntangkan di antara penyangga di ujung lapisan pengecoran sebelum beton dipasang. Untaiannya - biasanya relaksasi rendah Grade 270, diameter 0,5 atau 0,6 inci - didongkrak ke sekitar 70% dari kekuatan tarik utama, atau sekitar 189.000 psi . Beton kemudian ditempatkan di sekitar untaian yang dikencangkan. Ketika beton mencapai kekuatan yang cukup, untaian dilepaskan dan pra-kompresi dipindahkan ke dalam elemen melalui ikatan. Ini adalah metode yang digunakan untuk memproduksi papan inti berongga, tee ganda, balok penopang jembatan, dan panel dinding pratekan di hampir setiap pabrik pracetak di dunia.
Pasca Ketegangan pada Elemen Pracetak

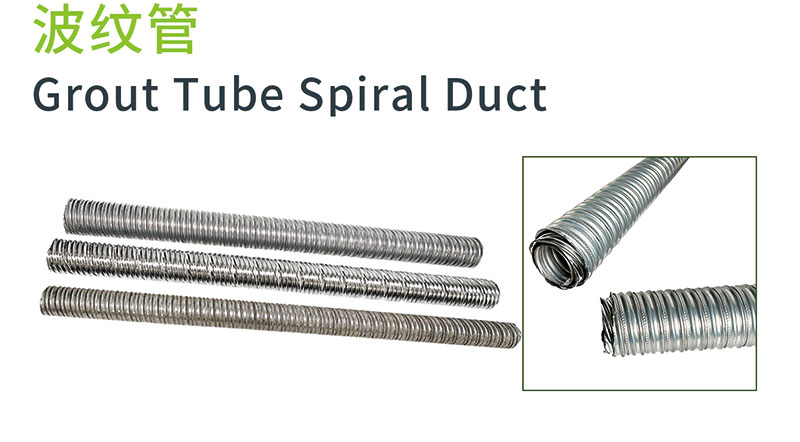

Perangkat keras pasca tarik — saluran, angkur, skrup, dan pelat terompet — mewakili kategori khusus aksesori beton pracetak yang digunakan ketika pratekan harus diterapkan setelah elemen dipasang atau ketika elemen dari beberapa segmen pracetak harus disambung menjadi satu unit struktur kontinu. Konstruksi jembatan segmental, misalnya, menggunakan segmen pracetak yang biasanya memiliki panjang 8 hingga 12 kaki yang dirakit dan kemudian dikencangkan menjadi balok penopang sepanjang 200 hingga 400 kaki. Setiap tendon pasca tarik dapat membawa gaya prategang sebesar 300 hingga 1.500 kip tergantung pada jumlah untai dan geometri.
Kerugian Pratekan Jangka Panjang
Insinyur harus memperhitungkan kerugian pratekan ketika menentukan ukuran untaian dan menentukan beban jacking awal. Sumber utama kerugian selama masa pakai elemen pratekan adalah:
- Pemendekan elastis — kerugian langsung pada pelepasan untai, biasanya 6 sampai 8% dari pratekan awal untuk elemen pratarik
- Merayap — deformasi yang bergantung pada waktu pada beban berkelanjutan, terhitung 5 sampai 12% dari pratekan efektif selama umur 50 tahun
- Penyusutan — pengurangan volumetrik saat beton mengering, menyebabkan kerugian tambahan sebesar 4 hingga 8%.
- Relaksasi baja — hilangnya tegangan untai secara bertahap pada regangan konstan, sekitar 2% untuk untai dengan relaksasi rendah selama 50 tahun
Total kerugian jangka panjang biasanya berkisar antara 15 hingga 25% dari gaya jacking awal. Ini berarti untaian yang didongkrak hingga 33.000 lbs harus dirancang untuk memikul pratekan efektif sebesar 25.000 hingga 28.000 lbs sepanjang umur desain — dan desain penampang harus memperhitungkan pengurangan pra-kompresi saat menghitung momen retak dan defleksi.
Desain Seismik Struktur Beton Pracetak
Perilaku struktur beton pracetak di bawah pembebanan gempa telah dipelajari secara intensif sejak gempa San Fernando tahun 1971 dan gempa Northridge tahun 1994 mengungkapkan kelemahan pada struktur parkir pracetak awal. Komunitas teknik menanggapinya dengan kemajuan besar dalam desain sambungan, perincian diafragma, dan program pengujian seismik — terutama program penelitian PRESSS (PREcast Seismic Structural Systems) yang berlangsung dari tahun 1991 hingga 2001.
Program PRESSS menunjukkan bahwa sistem pracetak yang dirinci dengan baik dapat menyamai atau melampaui keuletan rangka beton yang dicor di tempat. Sistem dinding sambungan yang dikembangkan di PRESSS menggunakan tegangan pasca-tarik tanpa ikatan melalui panel dinding geser pracetak untuk menghasilkan perilaku egois — bangunan terguncang pada antarmuka dinding-pondasi akibat pembebanan seismik namun kembali tegak lurus ketika gempa berhenti, dengan sisa penyimpangan yang minimal. Struktur pracetak lima lantai penuh diuji pada 60% skala penuh di Laboratorium Struktural UC San Diego dan menunjukkan sisa penyimpangan kurang dari 0,1% setelah pengujian pada gerakan gempa tingkat desain.
Ketentuan ASCE 7 dan ACI 318 saat ini memperbolehkan struktur beton pracetak dalam Desain Seismik Kategori D (seismik tinggi) dengan syarat sambungan dan diafragma dirinci agar sesuai dengan rangka momen khusus pracetak yang ulet atau sistem dinding geser khusus pracetak. Persyaratan utama meliputi:
- Sambungan selongsong yang digrout harus menunjukkan kekuatan luluh batang sebesar 125% dalam uji tarik sebelum digunakan dalam konstruksi
- Sambungan diafragma pracetak harus dirancang menggunakan Metode Desain Seismik Diafragma (DSDM) dengan faktor amplifikasi gaya 1,0 hingga 1,5 tergantung klasifikasi diafragma
- Sambungan chord dan kolektor di sepanjang tepi diafragma membawa gaya diafragma yang diperkuat yang sering kali mengatur ukuran aksesori beton pracetak pada sambungan panel-ke-panel.
- Semua aksesori beton pracetak dalam sistem penahan gaya gempa harus dirancang sesuai dengan kekuatan material yang diharapkan dan faktor kekuatan berlebih omega-zero yang ditentukan dalam ASCE 7 Tabel 12.2-1
Kesalahan Umum dalam Spesifikasi Aksesori Beton Pracetak dan Cara Menghindarinya
Insinyur dan kontraktor pracetak yang berpengalaman secara konsisten mengidentifikasi kategori kesalahan yang sama pada proyek yang mengakibatkan masalah lapangan, biaya remediasi, atau penundaan jadwal. Kebanyakan dari hal tersebut berasal dari spesifikasi aksesori dan keputusan koordinasi yang dibuat selama desain — jauh sebelum beton dituang.
01
Menentukan aksesori tanpa memeriksa penutup beton
Kesalahan umum adalah menentukan jangkar pengangkat yang, pada kedalaman penanaman yang disyaratkan, bertentangan dengan sangkar penguat atau saluran pasca-tarik. Penutup beton minimum pada aksesori beton pracetak harus dipertahankan pada batas minimum yang ditentukan — biasanya 1 inci untuk permukaan berbentuk di paparan interior dan hingga 2 inci di lingkungan korosif atau laut. Verifikasi dimensi aksesori terhadap tata letak tulangan dalam BIM 3D sebelum menerbitkan gambar kerja untuk disetujui.
02
Menggunakan perangkat keras yang tidak kompatibel dari pemasok berbeda
Sistem pengangkatan — jangkar ditambah kopling pengangkat — dirancang sebagai pasangan yang serasi. Penggunaan kopling dari Pemasok A dengan jangkar dari Pemasok B akan membatalkan peringkat beban kedua komponen. Setiap spesifikasi aksesori beton pracetak harus mensyaratkan bahwa sistem pengangkatan harus disesuaikan dari satu pabrikan , dengan dokumentasi pengujian beban disediakan untuk catatan proyek.
03
Menghilangkan perlindungan korosi dalam spesifikasi proyek
Pelat tertanam dan pelat las yang ditentukan sebagai baja A36 biasa akan terkorosi dengan cepat pada aplikasi apa pun yang terbuka atau di luar ruangan. Galvanisasi hot-dip sesuai ASTM A123 menambah umur korosi 30 hingga 50 tahun dalam paparan luar ruangan yang khas. Di zona percikan laut, tentukan perangkat keras baja tahan karat Tipe 316 atau berlapis epoksi dengan proses jaminan kualitas yang terdokumentasi untuk kontinuitas pelapisan.
04
Gagal mengoordinasikan selongsong utilitas dengan elemen struktural
Saluran listrik, selongsong pipa, dan penetrasi mekanis yang dipasang sebagai aksesori beton pracetak harus dikoordinasikan dengan insinyur struktur sebelum persetujuan gambar kerja. Bukaan 6 inci melalui jaringan tee ganda pratekan harus dianalisis untuk pengurangan geser; penetrasi yang tidak terkoordinasi yang ditemukan setelah elemen dicor biasanya memerlukan tali penguat eksternal yang mahal atau penggantian elemen.
05
Melewatkan pemeriksaan ereksi kering
Pada struktur pracetak yang kompleks — terutama struktur dengan sambungan momen yang memerlukan pelat penyematan yang dilas di lapangan — tinjauan langsung terhadap tata letak aksesori terhadap model struktural akan mendeteksi konflik kesejajaran sebelum pemasangan dimulai. Menemukan ketidaksejajaran 1 inci antara dua pelat las di tanah membutuhkan waktu beberapa menit; menemukannya 50 kaki di udara membutuhkan waktu berhari-hari dan biaya pengerjaan ulang yang signifikan.
06
Tidak memperhitungkan kekuatan pengupasan saat memilih jangkar
Jangkar pengangkat harus dievaluasi berdasarkan kekuatan beton pada saat pengupasan — bukan kekuatan rencana 28 hari. Jika suatu elemen dilucuti dalam waktu 16 jam, kekuatan beton mungkin hanya 2.500 hingga 3.000 psi. Tabel kapasitas jangkar harus dimasukkan pada kekuatan pengupasan aktual, dan kapasitas pecahnya beton dikurangi. Banyak kegagalan jangkar pengangkat terjadi justru karena kapasitas jangkar yang ditentukan dihitung sebesar 5.000 psi sedangkan elemen dilucuti dalam waktu 18 jam dengan beton hanya 2.200 psi.
Keberlanjutan dalam Struktur Beton Pracetak
Profil keberlanjutan struktur beton pracetak telah meningkat secara substansial selama dua dekade terakhir, didorong oleh tekanan peraturan dan inovasi sejati dalam bahan dan metode produksi.
Bahan Semen Tambahan (SCM)
Fly ash, semen terak, dan asap silika — secara kolektif disebut bahan semen tambahan — dapat menggantikan 20 hingga 50% semen portland dalam campuran beton pracetak tanpa mengurangi kekuatan atau daya tahan. Karena produksi semen menyumbang sekitar 8% emisi CO₂ global, campuran pracetak dengan penggantian terak 35% mengurangi karbon yang terkandung dalam beton sekitar 25 hingga 30% dibandingkan dengan bahan dasar semen portland 100%, sekaligus meningkatkan daya tahan jangka panjang melalui pengurangan permeabilitas.
Mengurangi Limbah Bahan
Produksi pabrik elemen pracetak menghasilkan tingkat limbah beton kurang dari 2% dari total volume batch, dibandingkan dengan 8 hingga 12% limbah pada proyek penuangan di lokasi dimana pemesanan berlebihan dan tumpahan sering terjadi. Penggunaan kembali bentuk baja – satu bentuk pracetak dapat menghasilkan 300 hingga 1.000 elemen identik selama masa pakainya – menghilangkan limbah kayu yang terkait dengan sistem pembentukan cor di tempat.
Massa Termal dan Kinerja Energi
Panel dinding beton pracetak, khususnya panel sandwich berinsulasi, memberikan massa termal besar yang memperlancar perubahan suhu diurnal di interior bangunan. Panel sandwich pracetak berinsulasi 6 inci dengan inti EPS 2 inci yang berkesinambungan dapat dicapai kira-kira R-13 di tengah panel — bersaing dengan rakitan dinding tiang baja — sekaligus menyediakan fungsi struktural dan tahan api yang tidak dapat ditandingi oleh dinding tiang tanpa sistem tambahan.
Pertimbangan Akhir Kehidupan
Elemen beton pracetak dapat didekonstruksi dibandingkan dibongkar ketika struktur pada akhirnya dibongkar, karena sambungan baut dan las terpisah yang digunakan dalam rangka pracetak — termasuk semua aksesori beton pracetak yang membentuk sambungan tersebut — dapat dibuka bautnya atau dipotong dengan api. Elemen pracetak yang dipulihkan telah digunakan kembali dalam struktur sekunder seperti dinding penahan, penghalang suara, dan fasilitas konstruksi sementara. Jika penghancuran tidak dapat dihindari, agregat beton daur ulang dari pembongkaran pracetak harus bersih, memiliki tingkat yang konsisten, dan cocok untuk dasar jalan, agregat drainase, dan timbunan struktural.
Jaminan Mutu Struktur dan Perlengkapan Beton Pracetak
Lingkungan pengendalian kualitas di pabrik pracetak bersertifikasi PCI jauh lebih ketat dibandingkan apa yang dapat dicapai di sebagian besar lokasi konstruksi. Memahami apa yang terjadi selama QC pabrik membantu pemilik, insinyur, dan kontraktor menetapkan ekspektasi yang tepat mengenai apa yang bisa dan tidak bisa dijamin oleh pabrik – dan di mana pengendalian kualitas lapangan harus mengatasi kekurangan tersebut.
QC In-Plant: Apa yang Diperiksa di Setiap Tahap
- Bahan masuk — Semen, agregat, bahan tambahan, dan aksesori beton pracetak semuanya memerlukan inspeksi masuk dan peninjauan sertifikasi pabrik. Jangkar pengangkat dari setiap batch biasanya diuji buktinya pada 150% dari beban kerja terukur sebelum diterima.
- Pengaturan formulir — Verifikasi dimensi geometri bentuk dan penempatan aksesori sebelum beton dipasang. Penyimpangan yang lebih besar dari nilai tabel toleransi PCI untuk jenis elemen tersebut memerlukan koreksi sebelum penuangan dilanjutkan.
- Beton segar — Kemerosotan, kandungan udara, berat satuan, dan suhu diuji pada titik pembuangan untuk setiap batch beton. Sampel silinder dicor untuk pengujian kuat tekan 1 hari, 7 hari, dan 28 hari.
- Elemen jadi — Semua aksesori beton pracetak ditempatkan dan diukur setelah pengupasan. Cacat permukaan didokumentasikan, diperbaiki sesuai prosedur perbaikan yang disetujui, dan diperiksa ulang sebelum elemen dilepaskan ke halaman.
Inspeksi Pihak Ketiga Selama Ereksi
Inspeksi lapangan pada pemasangan pracetak berfokus pada empat hal utama: persiapan dudukan bantalan dan penempatan bantalan bantalan, penerapan nat dan nat non-susut pada kantong sambungan, pengelasan lapangan pada sambungan pelat tertanam, dan pemasangan penutup sambungan. Inspeksi las lapangan memerlukan CWI (Certified Welding Inspector) dan inspeksi visual ditambah pengujian ultrasonik untuk las penetrasi penuh pada sambungan struktural primer. Penempatan bantalan bantalan sering kali kurang diperiksa dan tidak ditentukan pada proyek dengan tawaran rendah; bantalan bantalan yang tidak sejajar atau hilang dapat menyebabkan hancurnya langkan beton secara lokal dalam beberapa hari setelah penerapan beban.
